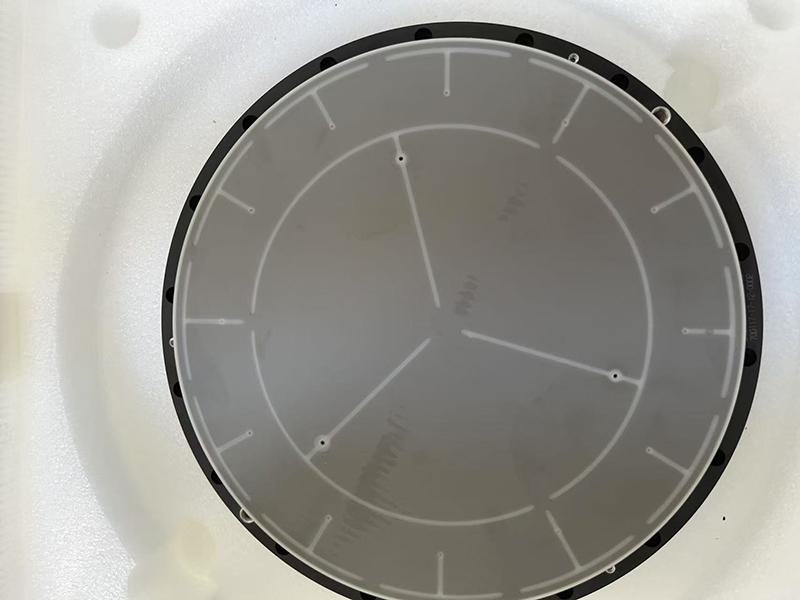

ESC静电卡盘作为一种替代传统机械夹紧和真空吸附的新型精密夹紧技术，凭借其独特的技术优势，已大规模应用于半导体、面板显示器、太阳能光伏和精密光学等高端制造领域，并已成为现代超净薄板加工的核心载体。
与传统的夹紧方法相比，ESC静电卡盘的核心技术优势体现在四个主要方面。
第一，非接触无应力夹紧：固定是通过静电力实现的，没有物理接触，完全避免了机械夹具造成的晶片损坏和边缘排斥效应，适用于加工厚度小于50μm的超薄晶片和GaN、SiC等脆性半导体材料。
二、全环境适应性：可在大气压、超高真空、等离子体等各种工作条件下稳定工作，可吸附导体、半导体、绝缘体和多孔材料，应用范围极其广泛。
第三，低能耗、高洁净度：静电吸附的能耗远低于真空吸附设备。此外，在吸附过程中，工件背面不会产生电势，因此不会吸附周围的灰尘和颗粒，满足半导体工艺的超清洁要求。
第四，可控且易于操作：它能够实现快速吸附和释放，且夹紧力稳定且可精确调节。配合定制控制器，可以最大限度地减少松开时间，提高整体工艺操作效率。
在工业应用中，ESC静电卡盘是前端半导体制造的核心部件。在蚀刻、离子注入和CVD/PVD薄膜沉积等过程中，它们确保了晶片在极端环境下的位置固定和温度均匀性，这直接影响了芯片制造的精度和良率。在面板行业，它们用于真空层压过程中玻璃基板的平夹，以避免层压过程中出现皱纹和气泡。在太阳能光伏和精密光学领域，它们可以实现硅片和光学透镜等薄工件的软支撑和高精度加工。
同时，ESC静电卡盘可以与真空热压机等设备协同工作。在先进半导体封装和小芯片集成等新兴工艺中，通过非接触固定、真空、精确温度控制和均匀压力等多物理场的协同作用，解决了传统工艺的氧化、气泡和应力损伤等瓶颈问题。随着半导体工艺向小型化和集成化方向发展，ESC静电卡盘正朝着高精度、高导热性和模块化定制的方向升级。
